고주파 유도 가열을 이용한 표면 켄칭(Quenching) 및 잔류 응력 제어

금속을 단단하게 만드는 기술의 모든 것

우 주변에 있는 수많은 금속 제품들은 어떻게 그렇게 강하고 오래 버틸 수 있을까요. 자동차 엔진 부품부터 스마트폰의 작은 나사까지, 금속은 그냥 그대로 쓰이기보다 특별한 열처리를 거쳐 비로소 제 성능을 발휘합니다. 그중에서도 표면만 단단하게 만들고 속은 부드럽게 유지하는 기술은 금속 공학의 꽃이라고 불립니다. 이번 시간에는 전기를 이용해 금속의 겉과 속을 원하는 대로 주무르는 놀라운 기술에 대해 자세히 알아보겠습니다.

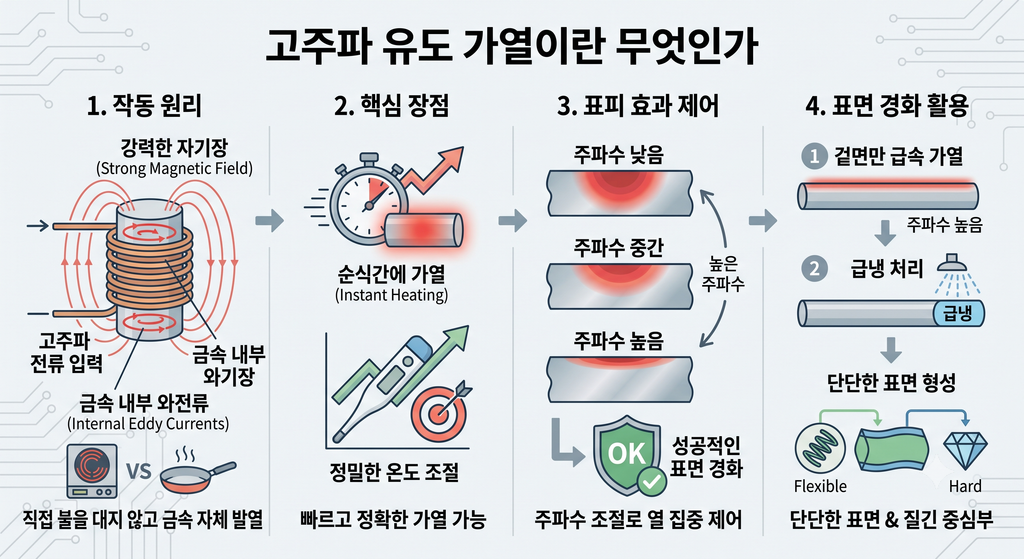

고주파 유도 가열이란 무엇인가

고주파 유도 가열은 금속에 직접 불을 대지 않고 전자기 유도 현상을 이용해 금속 자체를 발열시키는 기술입니다. 쉽게 설명하자면 인덕션 레인지로 요리를 하는 원리와 비슷합니다. 코일에 높은 주파수의 전류를 흘려보내면 강력한 자기장이 발생하고, 그 안에 놓인 금속 내부에 와전류가 흘러 자체적으로 열을 내게 됩니다. 이 방법은 금속을 순식간에, 그리고 아주 정밀하게 원하는 온도까지 가열할 수 있다는 엄청난 장점이 있습니다.

이 기술이 금속 표면 경화에 주로 쓰이는 이유는 주파수의 조절을 통해 열이 금속의 어디에 집중될지 제어할 수 있기 때문입니다. 주파수가 높을수록 전류가 금속의 표면 근처에만 머무르는 표피 효과가 강해집니다. 이를 활용하면 금속의 겉면만 빠르게 달군 뒤 급냉시켜 단단한 표면을 만들 수 있습니다.

표면 켄칭과 잔류 응력 제어의 중요성

표면 켄칭은 뜨겁게 달궈진 금속을 빠르게 식혀서 단단한 조직으로 바꾸는 공정입니다. 기계 부품은 외부에서 힘을 받을 때 주로 표면에서 균열이 시작되기 때문에, 표면만 다이아몬드처럼 단단하게 만들고 내부 부품은 질긴 성질을 유지하는 것이 매우 중요합니다. 전체를 다 단단하게 만들면 충격을 받았을 때 유리에 금이 가듯 쉽게 부러질 수 있기 때문입니다.

하지만 급격한 가열과 냉각 과정은 금속 내부에 보이지 않는 스트레스를 남기는데, 이를 잔류 응력이라고 합니다. 잔류 응력이 엉뚱한 방향으로 남아 있으면 부품이 스스로 뒤틀리거나 조용히 파손되는 치명적인 문제가 발생합니다. 따라서 현대의 열처리 공정에서는 단단함을 얻는 것만큼이나 이 잔류 응력을 아름답고 유익하게 제어하는 기술이 핵심 경쟁력으로 꼽힙니다. 잘 제어된 압축 잔류 응력은 오히려 부품의 수명을 수 배 이상 늘려주는 효자 역할을 합니다.

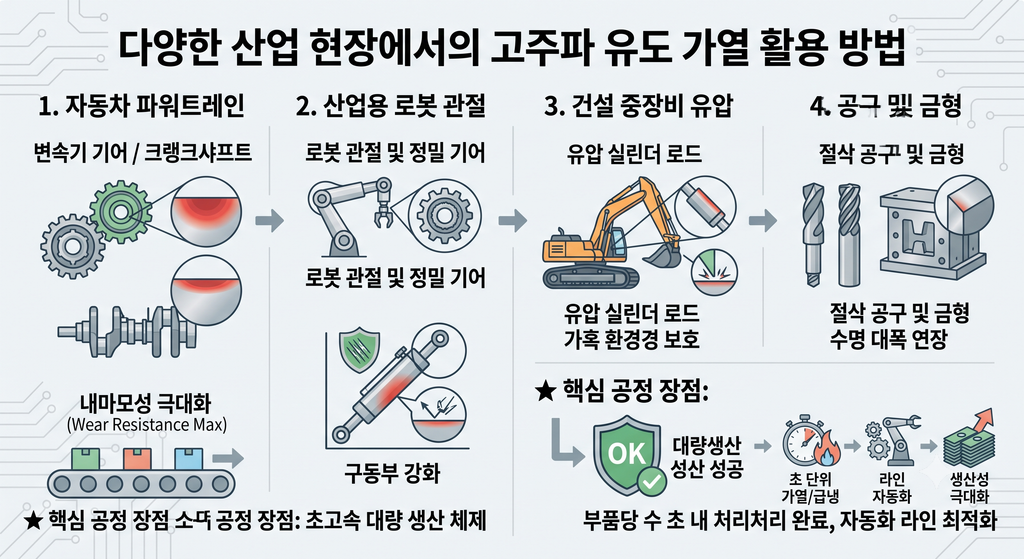

다양한 산업 현장에서의 활용 방법

이 기술은 우리 일상과 밀접한 수많은 제조업 분야에서 보이지 않게 활약하고 있습니다. 자동차의 변속기 기어, 엔진의 크랭크샤프트, 각종 축과 베어링 등 끊임없이 마찰하고 강한 힘을 견뎌야 하는 부품들은 대부분 이 처리를 거칩니다.

• 자동차 파워트레인 부품의 내마모성 향상
• 산업용 로봇의 정밀 기어 및 샤프트 강화
• 건설장비의 유압 실린더 표면 처리
• 절삭 공구 및 금형의 수명 연장

특히 대량 생산 체제에서 1초 단위로 부품을 처리할 수 있기 때문에 생산성이 매우 높으며, 필요한 부분에만 국소적으로 열을 가할 수 있어 에너지 낭비가 적다는 실용적인 장점이 있습니다.

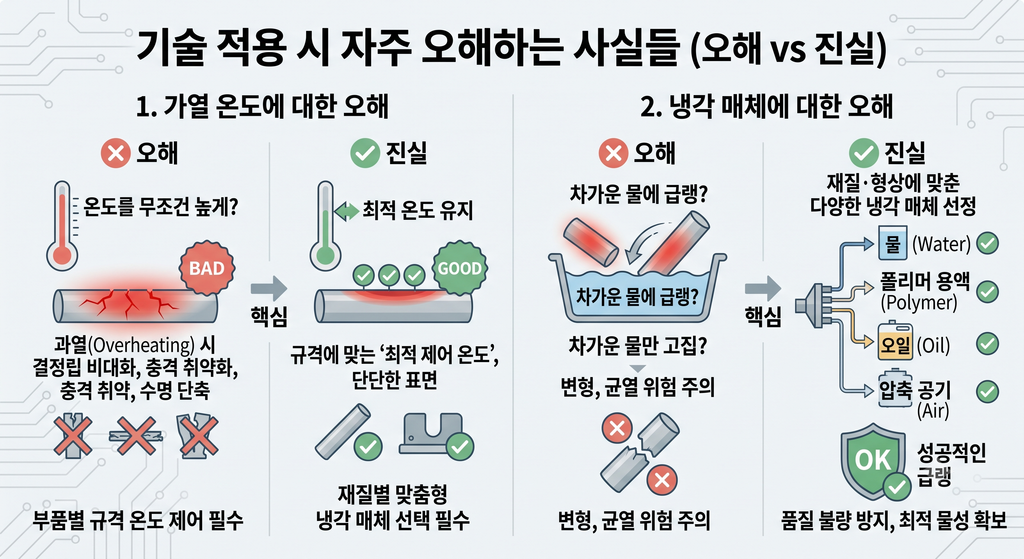

기술 적용 시 자주 오해하는 사실들

금속 열처리에 대해 흔히 갖고 있는 오해 중 하나는 무조건 온도를 높게 올렸다가 차가운 물에 던져 넣으면 가장 단단해질 것이라는 생각입니다. 하지만 고주파 유도 가열에서는 너무 높은 온도로 과열시키면 금속 결정립이 굵어져 오히려 취약해지고 수명이 짧아집니다. 또한 급냉을 할 때 무조건 물을 사용하는 것도 아닙니다. 부품의 재질과 요구되는 특성에 따라 폴리머 용액이나 압축 공기, 심지어 기름을 사용하는 등 냉각 매체의 선택이 매우 다양하고 중요합니다.

또 다른 오해는 이 기술이 대기업의 거대한 공장에서만 쓰이는 복잡한 기술이라는 점입니다. 최근에는 소형화되고 모듈화된 고주파 가열 장비들이 많이 개발되어 중소기업의 현장이나 특정 부품만을 다루는 공방 수준에서도 충분히 효율적으로 도입하고 있습니다.

비용 효율적인 활용을 위한 실용적인 조언

이 기술을 현장에 도입하거나 외주를 맡길 때 비용을 아끼고 품질을 높이려면 몇 가지 실용적인 팁을 기억해야 합니다. 첫째, 부품의 설계 단계부터 고주파 가열의 특성을 고려해야 합니다. 모서리가 너무 날카로우면 열이 집중되어 타버리거나 균열이 생길 수 있으므로, 적절한 곡면을 주는 설계 수정이 필수적입니다.

둘째, 코일의 설계가 전체 공정의 성공을 좌우합니다. 부품의 모양에 딱 맞는 맞춤형 코일을 제작하는 것이 초기 비용은 들지만, 불량률을 낮추고 전력 소비를 줄여 결과적으로 가장 경제적인 방법이 됩니다. 표준화된 범용 코일만 고집하다간 열이 고르게 전달되지 않아 비싼 부품을 폐기해야 하는 상황이 올 수 있습니다.

셋째, 가열 시간과 주파수를 세밀하게 조절할 수 있는 디지털 제어 시스템을 갖추어야 합니다. 사람의 감에 의존하던 과거와 달리, 센서를 통해 온도를 실시간으로 모니터링하고 자동으로 전원을 차단하는 시스템은 에너지 비용을 절감하고 제품의 품질을 균일하게 만들어 줍니다.

공정 과정에서 마주치는 흔한 문제와 해결책

작업을 하다 보면 예상치 못한 문제에 부딪히기도 합니다. 가장 흔한 현상 중 하나는 표면 담금질 후 부품이 휘어지는 변형입니다. 이는 냉각이 한쪽 방향으로 치우쳤거나 잔류 응력이 불균형하게 작용했기 때문입니다. 이를 해결하기 위해서는 냉각수 분사 노즐의 각도를 미세하게 조정하여 사방에서 균일한 압력과 양으로 냉각수가 공급되도록 해야 합니다.

또한 표면에 미세한 균열이 생기는 크랙 현상은 작업자를 가장 당황하게 만드는 문제입니다. 이는 주로 가열 온도가 너무 높거나 냉각 속도가 재질의 한계를 넘어설 때 발생합니다. 가열 시간을 조금 줄이거나 예열 과정을 추가하는 방식으로 온도 구배를 완만하게 만들어 주면 이러한 문제를 효과적으로 예방할 수 있습니다.

전문가들이 조언하는 품질 관리 노하우

성공적인 표면 켄칭과 잔류 응력 제어를 위해서는 비파괴 검사와 미세조직 검사가 정기적으로 병행되어야 합니다. 눈으로 보기에는 멀쩡해 보여도 내부의 잔류 응력이 불안정하면 실제 사용 환경에서 갑작스러운 파손으로 이어질 수 있습니다. 표면 경도 측정뿐만 아니라 단면을 잘라 현미경으로 마르텐사이트 조직이 균일하게 형성되었는지 확인하는 습관이 중요합니다.

현장의 엔지니어들은 재질의 성분을 정확히 파악하는 것이 출발점이라고 입을 모아 말합니다. 탄소 함량이나 합금 원소의 비율에 따라 고주파에 반응하는 특성이 완전히 달라지기 때문에, 동일한 조건으로 작업을 적용하더라도 소재가 바뀌면 반드시 테스트 가열을 거쳐 최적의 조건을 찾아내는 유연성이 필요합니다.

이 기술을 대하는 올바른 시각

고주파 유도 가열을 통한 표면 켄칭과 잔류 응력 제어는 단순히 금속을 딱딱하게 만드는 것을 넘어, 보이지 않는 힘의 균형을 다루는 정교한 예술과도 같습니다. 전자기학의 원리와 금속 조직학의 이해가 만나는 지점에서 부품의 수명이 결정됩니다. 기술의 원리를 정확히 이해하고 현장의 조건에 맞게 세심하게 조율해 나간다면, 비용은 줄이고 성능은 극대화한 최고의 결과를 얻을 수 있을 것입니다.
